L Serie Laser Snijsystemen

Geavanceerd lasersnijden van bedrukte stoffen en textiel

Onze laserdivisie heeft meer dan 25 jaar ervaring in laser snijtechnologie. De kennis, vergaard gedurende deze jaren, gecombineerd met feedback vanuit de markt, leidden tot verdere ontwikkeling en optimalisatie van onze laser snijmachines.

Nu met de introductie van de L1810 tweede generatie. Ontdek Summa's oplossingen voor het snijden van bedrukte stoffen en textiel.



Optimaliseer uw workflow met lasersnijtechnologie

Of u nu in de industrie van fast fashion, sportkleding of technisch textiel werkzaam bent, de L Serie is een perfect lasersnijsysteem dat geoptimaliseerd is voor het snijden van textiel.



De 5 FUNDAMENTEN Van SUmma's laser snijtechnologie



De huidige laserapparatuur van Summa is het resultaat van voortdurend onderzoek en verdere ontwikkeling van vroegere producten. De technologie is geëvolueerd en moderne lasersystemen zijn veiliger, productiever en gemakkelijker te gebruiken. Summa laserapparatuur is gebaseerd op de volgende 5 belangrijkste pijlers:

  • Vermogen. Met Summa OptiPower technologie blijft de laserstraal gefocust en constant, wat een consistent snijresultaat over het volledige snijoppervlak garandeert
  • Precisiekwaliteit. De geconcentreerde kracht van de laser op een zeer kleine brandpuntsafstand, stelt de lasersnijmachine in staat om designs met de hoogste precisie te snijden met zachte randen die niet rafelen
  • Class 1 Veiligheid. Summa lasersnijmachines zijn geclassificeerd voor veiligheidsklasse 1 met een gesloten afdeksysteem en grondige afzuiging van dampen
  • Stabiliteit. Het chassis van Summa lasersnijmachines is gemaakt van gelast staal, wat hen bijzonder stabiel maakt en resulteert in een hoog niveau van nauwkeurigheid
  • Productiviteit. De uiterst performante Summa lasersnijmachines kunnen de productiviteit opdrijven dankzij slimme functies zoals het optionele Vision System en vele handige materiaal-verwerkingsopties





GoProduce Laser Edition snijsoftware

De L Serie wordt geleverd met de productiegerichte GoProduce Laser Edition-software, ontwikkeld om opdrachten eenvoudig en efficiënt uit te voeren en tegelijkertijd materialen optimaal te gebruiken. De software bevat diverse slimme, gebruiksvriendelijke opties en functies om een geautomatiseerde workflow tot stand te brengen waarbij het comfort van de operator voorop staat. De Barcode-functionaliteit, Pro-functie, maakt het bijvoorbeeld mogelijk om een hele rol textiel automatisch te verwerken met verschillende snijopdrachten, zonder tussenkomst van de operator. Lees meer



ApS-Ethos Laser- en Graveersnijsoftware

Als u een eerdere Summa (FB) lasersnijmachine bezit waarop de ApS-Ethos lasersnij- en graveersoftware is geïnstalleerd, vindt u hier meer informatie over deze software.



Laser camera technologie

De Summa laser snijmachines zijn uitgerust met unieke camera technologie, waar u kan kiezen welke methode het beste past bij uw specifieke job. Er zijn twee types camera beschikbaar: de Vision Camera (standaard op de L3214) en de Head Camera (standaard op de L1810, te upgraden naar een Vision System).

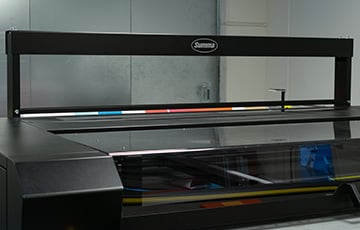

Vision Camera Systeem

Het Vision systeem staat voor ingenieuze cameratechnologie, ontworpen om uw productiviteit een flinke boost te geven. De precieze Vision cameraherkenning scant het materiaal nauwgezet, zodat er geen ruimte meer is voor fouten.

De efficiëntie van de workflow wordt verkregen door verschillende mogelijke snijmethoden, afgestemd op uw specifieke snijbehoeften en rekening houdend met het gewenste productievolume.

  • Cut-on-the-Fly, wat betekent dat het Vision-systeem elk materiaalsegment tegelijk kan invoeren, scannen en snijden
  • Cut-to-Frame, voor het verwerken van jobs die een vaste grootte nodig hebben om perfect in SEG frames te passen
  • Trace & Cut, het volgen van de contouren van het ontwerp zonder voorafgaande snijgegevens. Zeer handige methode bij het snijden van sportkleding.
  • Barcode (Pro Pack nodig), krachtige workflow-automatisering waardoor de operator meer tijd overhoudt voor andere taken

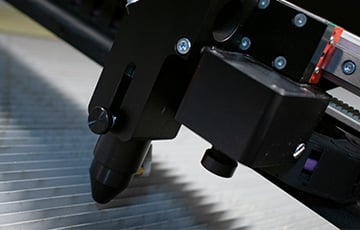

Head Camera Systeem

Het head camera systeem is standaard gemonteerd op de L1810 lasersnijmachines en optioneel op de FB serie. Dit camerasysteem gebruikt registratiemarkeringen om zowel op maat gesneden als contoursnijopdrachten te verwerken.

De grotere nauwkeurigheid en de geavanceerde nestingmogelijkheden zorgen niet alleen voor een nauwkeurig gesneden product, maar verminderen ook de materiaalverspilling aanzienlijk.

In combinatie met de GoProduce Laser Edition software, maakt het Head camera systeem het mogelijk om de volgende snijtechnologieën te gebruiken:

  • Cut-to-Frame, om opdrachten te verwerken die een vaste grootte vereisen om perfect in SEG-frames te passen
  • Barcode (Pro Pack nodig), om de automatisering en productiviteit van de workflow maximaal verbeteren, zodat de operator tijd kan vrijmaken voor andere taken






De Game-Changers in textielindustrie

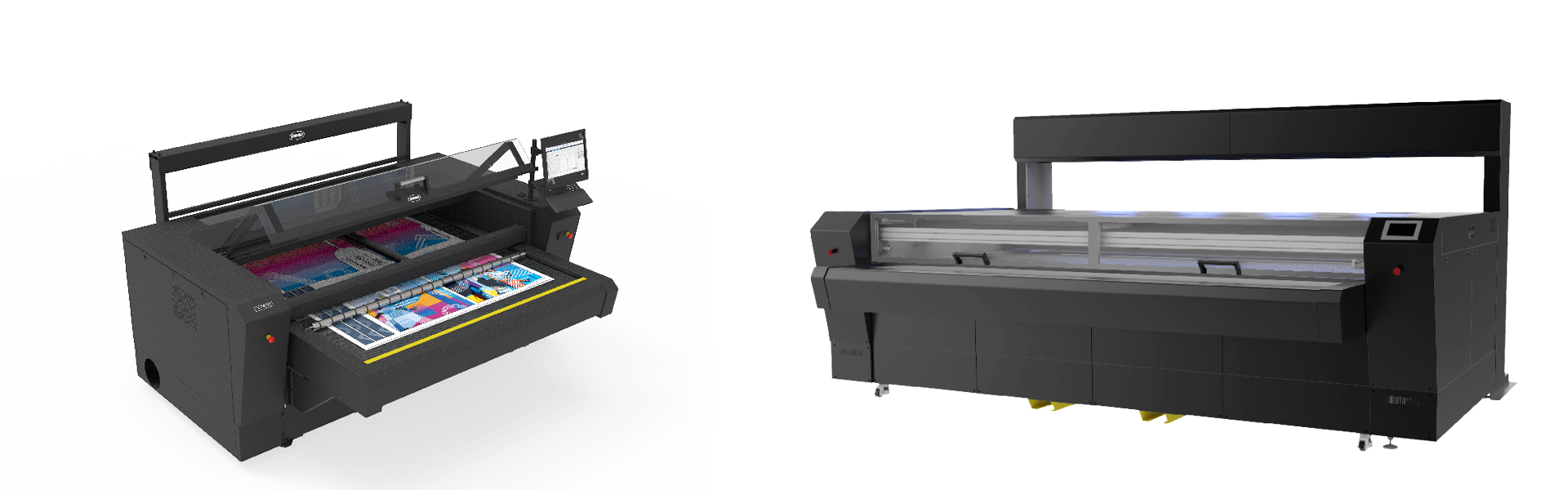

Laser snijmachines binnen de L Serie zijn verkrijgbaar in twee modellen. U kiest zelf het vermogen en diverse andere opties van de machine. Deze modellen uit de L Serie zijn geoptimaliseerd voor het snijden van stoffen.

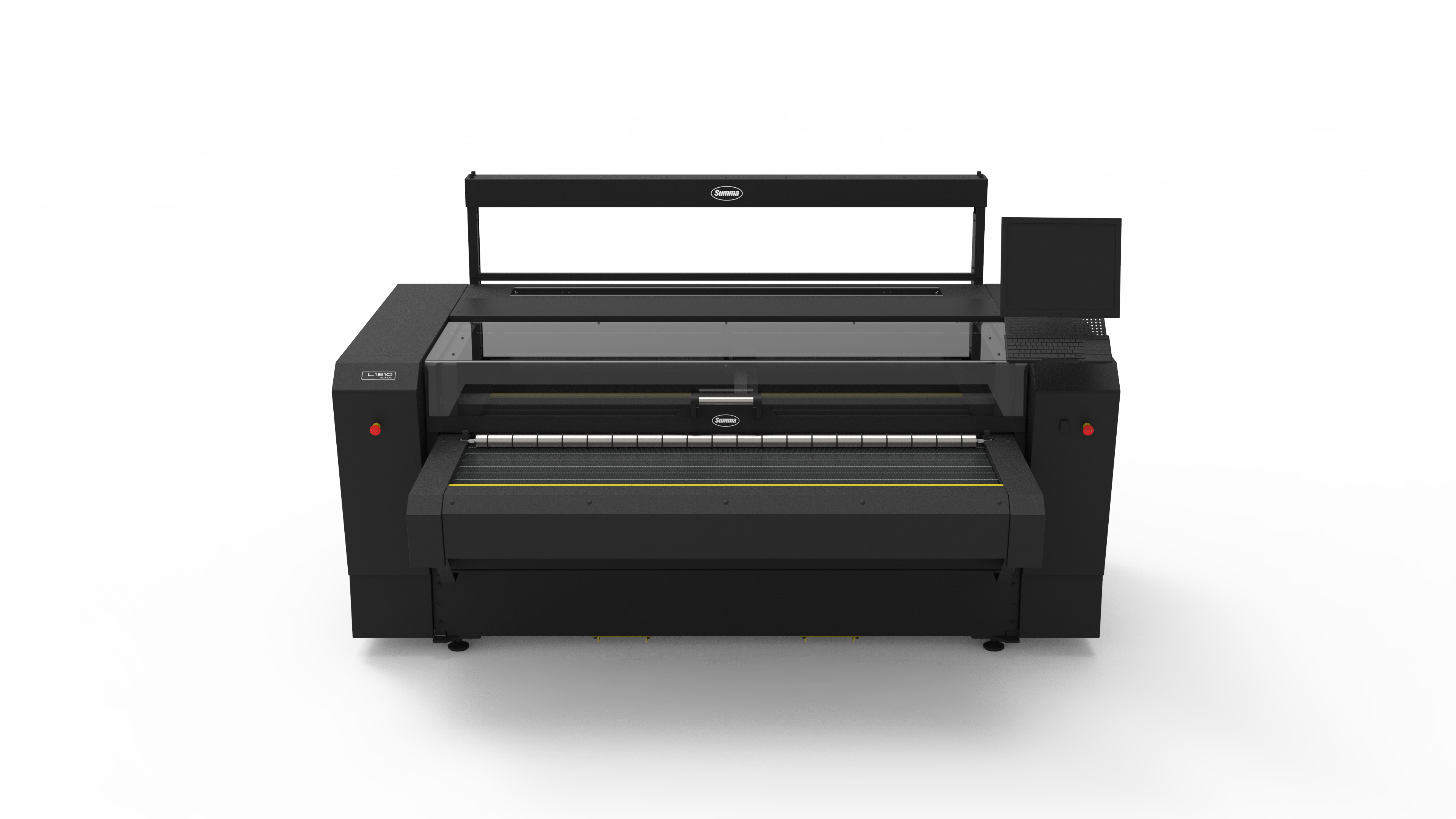

MODEL L1810
SPORTSWEAR - DYE SUBLIMATION

Voldoe naadloos aan de vereisten voor het snijden van textiel

  • Bijzonder geschikt voor het snijden van textiel
  • Mogelijkheid om alle soorten grondstoffen te snijden
  • Standaard uitgerust met head camera
  • Vision systeem is optioneel
  • Geschikt voor omgevingen met een hoge productie
  • Snelle verwerking voor meer doorvoer in minder tijd







MODEL L3214
SOFT SIGNAGE - GROOT FORMAAT

Kom tegemoet aan deadlines en verbeter uw marge

  • Standaard uitgerust met Vision camera
  • On-the-fly snijden: snijden terwijl het volgende deel wordt ingescand en dit tegelijkertijd
  • De-reeler met randdetectie die zorgt voor een rechte doorvoer van het materiaal
  • De camera scant registratiemarkeringen of contouren met behulp van trace
  • Automatische creatie van snijvector
  • Geschikt voor omgevingen met hoge productie
  • Typische jobs worden gesneden tegen 400 m²/uur

FB Serie - Laser snij-oplossingen

Neem contact met ons op voor een snijoplossing voor uw industriële toepassingen.



In aanvulling op de L Serie biedt Summa een uitgebreid gamma aan laser snijsystemen aan. Vind oplossingen voor zeer gespecialiseerde en industriële toepassingen in de FB Serie.

De lasersnijsystemen zijn ontwikkeld door Summa's laser divisie, CadCam Technology. Onze laser divisie heeft meer dan 25 jaar ervaring in laser snijtechnologieën. De vergaarde kennis gedurende deze tijd, gecombineerd met feedback uit de markt, leidde tot verdere ontwikkeling en optimalisatie van onze laser snijmachines.



sPECIFICaties

Onze teams geven u graag meer informatie en productadvies.



MODEL: L1810
2de generatie
L3214
LASERVERMOGEN 50 of 100 Watt (luchtgekoeld)
120 of 250 Watt (watergekoeld)
250 Watt (watergekoeld)

AFMETINGEN

(H x B x D)

1172 x 2810 x 2178 mm
1172 x 2810 x 2578 mm
(Unit met Transportband verlenging voorkant)
1632 x 2810 x 2178 mm (Unit met Vision System)
Alle afmetingen worden zonder Unwinder weergegeven.

2135 x 4382 x 3800 mm

MEDIA BREEDTE Tot 1845 mm Tot 3400 mm
WERKGEBIED 1840 mm x 950 mm 3300 x 1400 mm
SNELHEID Tot 1000 mm/s Tot 1500 mm/s
ACCELERATIE Tot 1G Tot 1G
CAMERA HERKENNING
  • OPOS markeringen
  • Optioneel: Vision Systeem
  • OPOS markeringen
  • Vision Systeem
KENMERKEN
  • Gelaste stalen basis
  • Driefasige ingang
  • Herhaling 0,05% beweging of 0.05 mm (welke groter is)
  • Extractiesnelheidsregeling
  • Volledige rij eenrijige lagers
STANDAARD INBEGREPEN
  • Summa GoProduce Laser Editie
  • Media Transport Systeem (met configureerbare planken)
  • Perslucht en luchtstroom regulering
  • Head camera





  • PC en monitor
  • GoProduce Laser Editie
  • Media Transport Systeem
  • Vision systeem
  • Koeler
  • Luchtstroom pompen
  • Unwinder met rand detectie
OPTIES
  • Summa GoProduce Laser Editie Pro Pack
  • Media Transport Plank types: Vlak of honinggraat
  • Velenging transportband voorkant
  • Unwinder
  • Vision Systeem
  • Summa GoProduce Laser Editie Pro Pack
